ATV110+ATV200 diskinių stabdžių kaladėl su išlinki

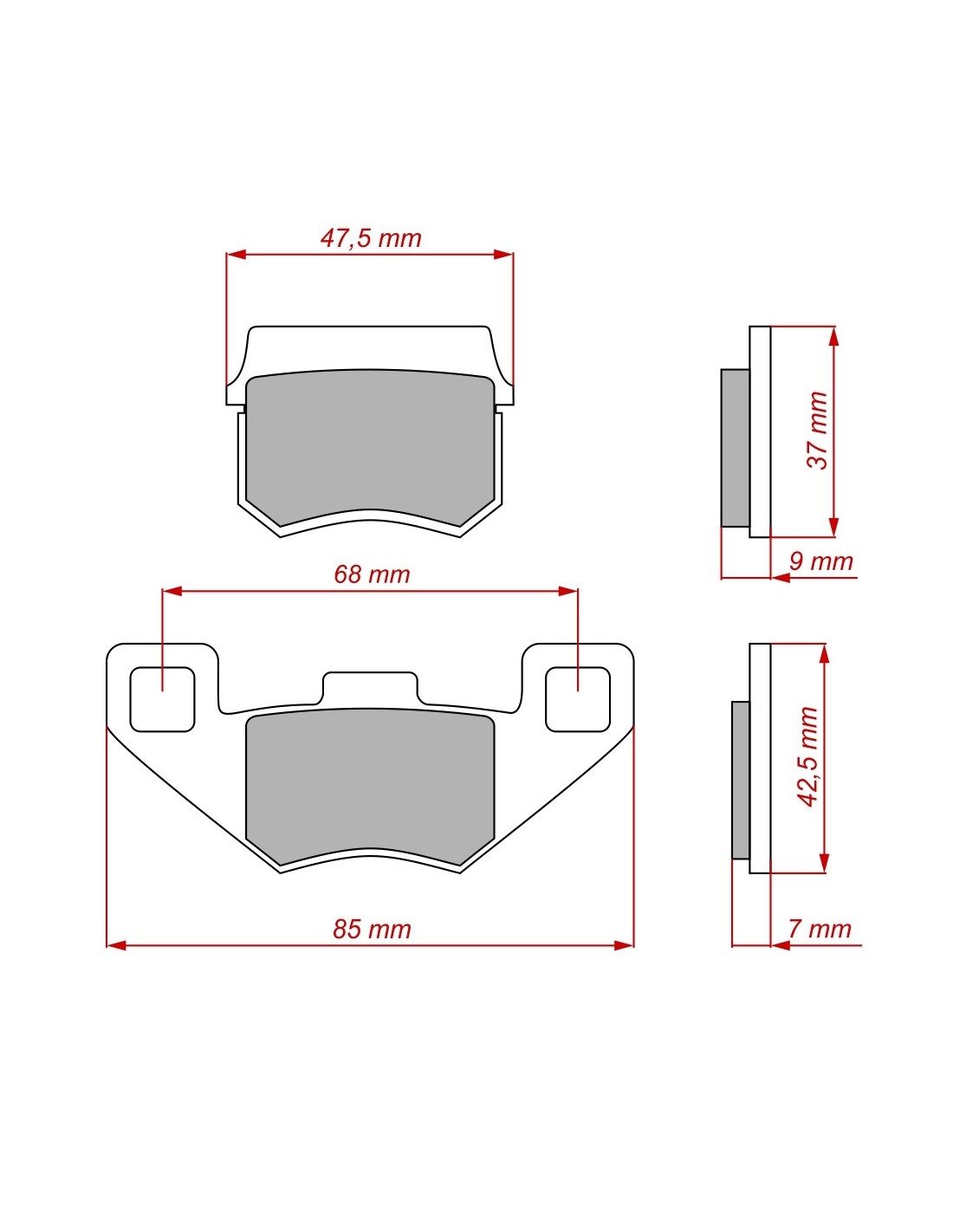

ATV110 ir ATV200 diskinių stabdžių kaladėlės, pavadinime pažymėtos žodžiais „su išlinki“. Brėžinyje nubrėžtos dvi: viena 47,5 mm pločio, kita 85 mm.

• Pirmoji: plotis 47,5 mm, aukštis 37 mm, bendras storis 9 mm
• Antroji: plotis 85 mm, aukštis 42,5 mm, storis 7 mm, kvadratinių angų centrai 68 mm tarpu
• Brėžinyje trys pagrindiniai skaičiai reiškia štai ką: plotis matuojamas per apatinį kraštą, aukštis – šoniniame vaizde, o storis yra bendras: frikcinė medžiaga kartu su metaliniu pagrindu
• Ketvirtas skaičius rodo atstumą tarp ausų angų CENTRŲ, o ne tarp jų kraštų – brėžinyje rodyklės remiasi būtent į angų vidurio linijas
• Nuo kortelės 225100040 skiriasi ne vienas, o du brėžinio dalykai. Pirma: čia viršutinės kaladėlės pagrindo viršus pakeltas lanku, o ten nubrėžtas lygus, su dviem įpjovomis. Antra, ir tai matyti iš karto: šios kortelės DIDŽIOSIOS kaladėlės apačia išriesta lanku į vidų, o 225100040 ta pati apačia tiesi, nupjautais kampais; viršutinis liežuvėlis čia stačiakampis, o ten – trapecijos formos. Skaičiais nė vienas skirtumas nepažymėtas
• Todėl abi korteles skiria ne matmenys, o pagrindo forma – palygink su savo senąja kaladėle, ne su skaičiais
• Trečia ATV pora, kurios ausų angų centrai kiti, parduotuvėje vadinasi „ATV diskinių stabdžių kaladėlės 75x36 40x26“. Ten atstumas tarp centrų 58 mm, o čia – 68 mm
• Šios kortelės brėžinys atspausdintas raudonai, o 225100040 – pilkai; spalva prekės nesprendžia, tik padeda nesupainioti kadrų
• Ši kortelė gamintojo numerio neturi – nuo gretimų kortelių ją skiria pavadinimo žodžiai „su išlinki“

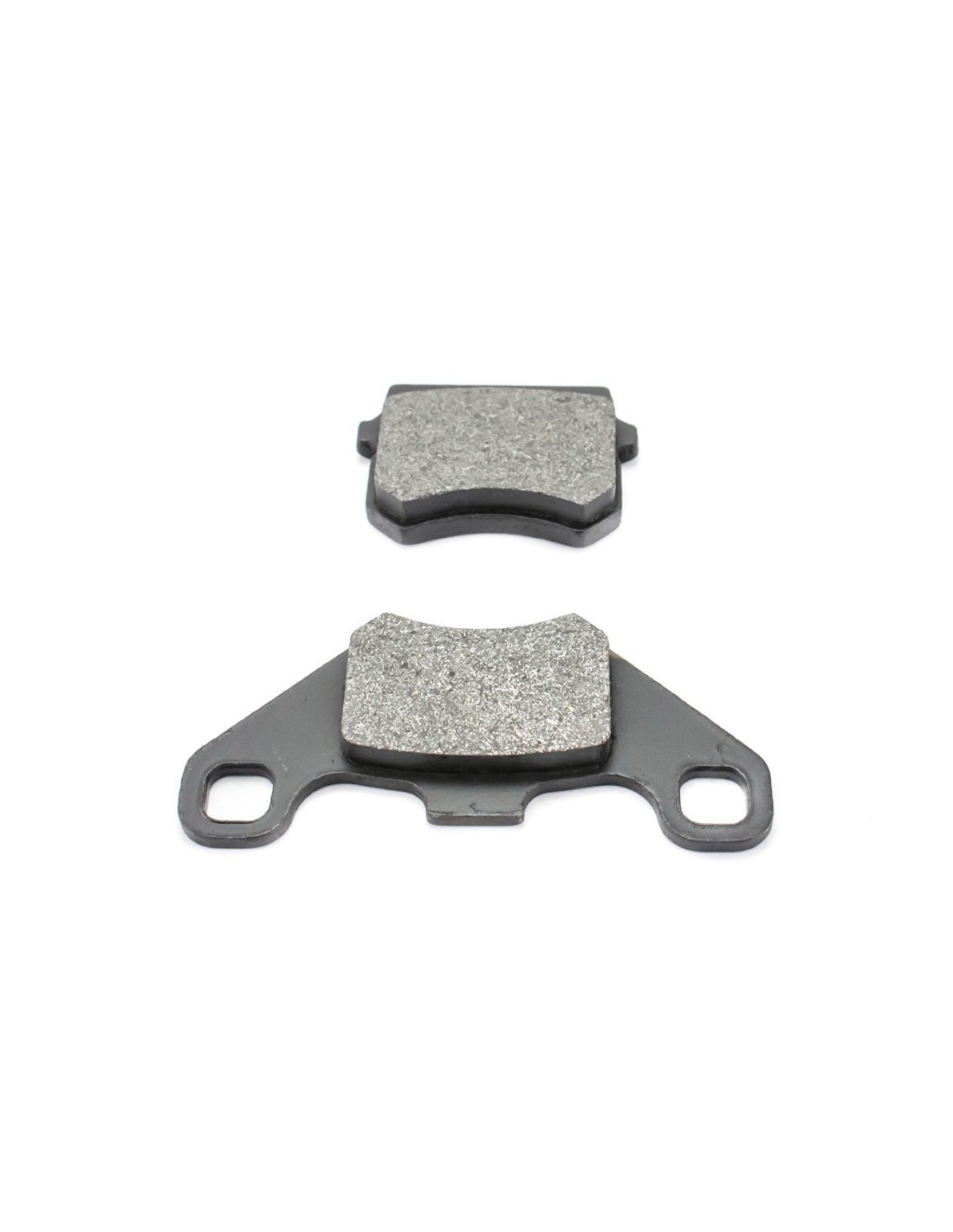

• Pačioje nuotraukoje masto nėra: nei liniuotės, nei palyginimui padėto daikto. Dydį pasako tik brėžinyje surašyti skaičiai, todėl matuok savo senąją kaladėlę
• Keisti laikas, kai frikcinės medžiagos sluoksnis nusidėvi iki metalinio pagrindo arba kai jis apdegęs ir blizga: tada stabdis cypia, o svirtis eina beveik iki vairo
• Kaladėlę prie disko spaudžia suporto stūmoklis; jei tavasis prakiuręs ar užsikirtęs, vien kaladėlės problemos neišspręs. Pats suportas – atskira prekė, sąraše pavadinta „Diskinių stabdžių cilindras (suportas)“
• Tiekėjo kodas MI 6437 WI ZQB4105B – užsakydamas pakartotinai nurodyk jį

Sakome atvirai. Kiek milimetrų sudaro tas išlinkis, gamintojas nepažymėjo – brėžinyje jis tik nubrėžtas. Todėl lygink ne skaičius, o pačią formą: didžiosios kaladėlės apačią ir viršutinės pagrindo briauną. Kuriam konkrečiam modeliui ir kuriems metams šios kaladėlės skirtos, gamintojas nenurodė, o patys nespėliojame – užtat sulyginti matmenis galime mes: parašyk savo modelį ir metus. Prieš užsakydamas išimk seną kaladėlę ir slankmačiu pasimatuok jos plotį, aukštį ir storį, o jei yra ausys – ir atstumą tarp jų angų centrų; arba atsiųsk nuotrauką: patikrinsime prieš tau užsakant.
