ATV110 ir ATV200 diskinių stabdžių kalad 225100040

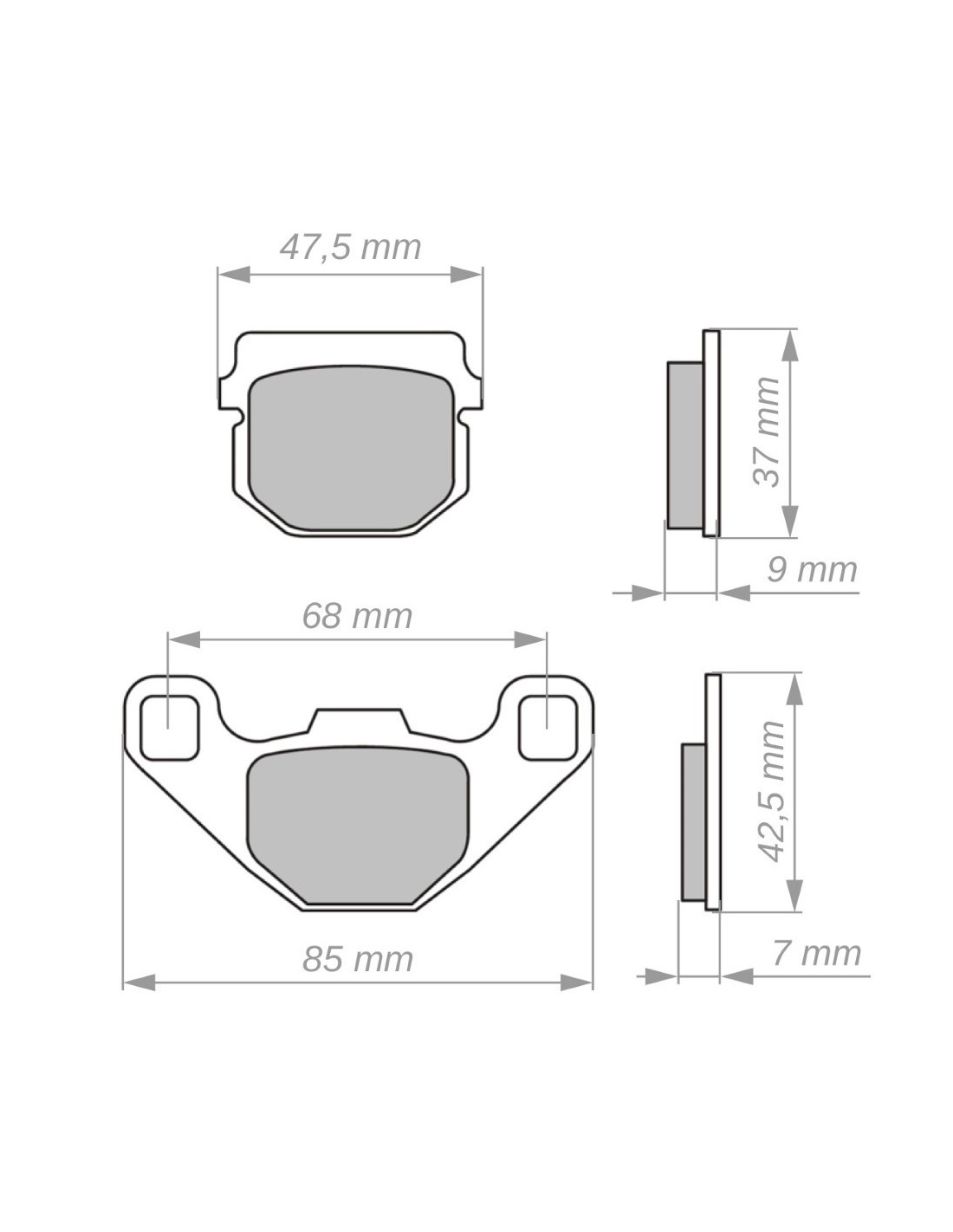

ATV110 ir ATV200 diskinių stabdžių kaladėlės, gamintojo pažymėtos numeriu 225100040. Brėžinyje nubrėžtos dvi skirtingos: viena 47,5 mm pločio, kita 85 mm.

• Pirmoji: plotis 47,5 mm, aukštis 37 mm, bendras storis 9 mm
• Antroji: plotis 85 mm, aukštis 42,5 mm, storis 7 mm, o atstumas tarp dviejų kvadratinių angų centrų – 68 mm
• Brėžinyje trys pagrindiniai skaičiai reiškia štai ką: plotis matuojamas per apatinį kraštą, aukštis – šoniniame vaizde, o storis yra bendras: frikcinė medžiaga kartu su metaliniu pagrindu
• Ketvirtas skaičius rodo atstumą tarp ausų angų CENTRŲ, o ne tarp jų kraštų – brėžinyje rodyklės remiasi būtent į angų vidurio linijas
• Sąraše yra kortelė su TIKSLIAI tokiais pačiais skaičiais – „ATV110+ATV200 … su išlinki“. Skiriasi ne vienas, o du brėžinio dalykai. Pirma: čia viršutinės kaladėlės pagrindo viršus nubrėžtas lygus, su dviem įpjovomis, o ten jis pakeltas lanku. Antra, ir tai matyti iš karto: šios kortelės DIDŽIOSIOS kaladėlės apačia nubrėžta tiesi, nupjautais kampais, o „su išlinki“ ta pati apačia išriesta lanku į vidų; viršutinis liežuvėlis čia trapecijos formos, o ten – stačiakampis
• Trečia šios eilės kortelė – 225100130: ten pirmoji kaladėlė 56 mm pločio, o antrosios aukštis 43 mm
• Trečia ATV pora, kurios ausų angų centrai kiti, parduotuvėje vadinasi „ATV diskinių stabdžių kaladėlės 75x36 40x26“. Ten atstumas tarp centrų 58 mm, o čia – 68 mm
• Užsakydamas nurodyk pavadinime esantį gamintojo numerį 225100040 – juo šią prekę atskirsime nuo gretimų kortelių

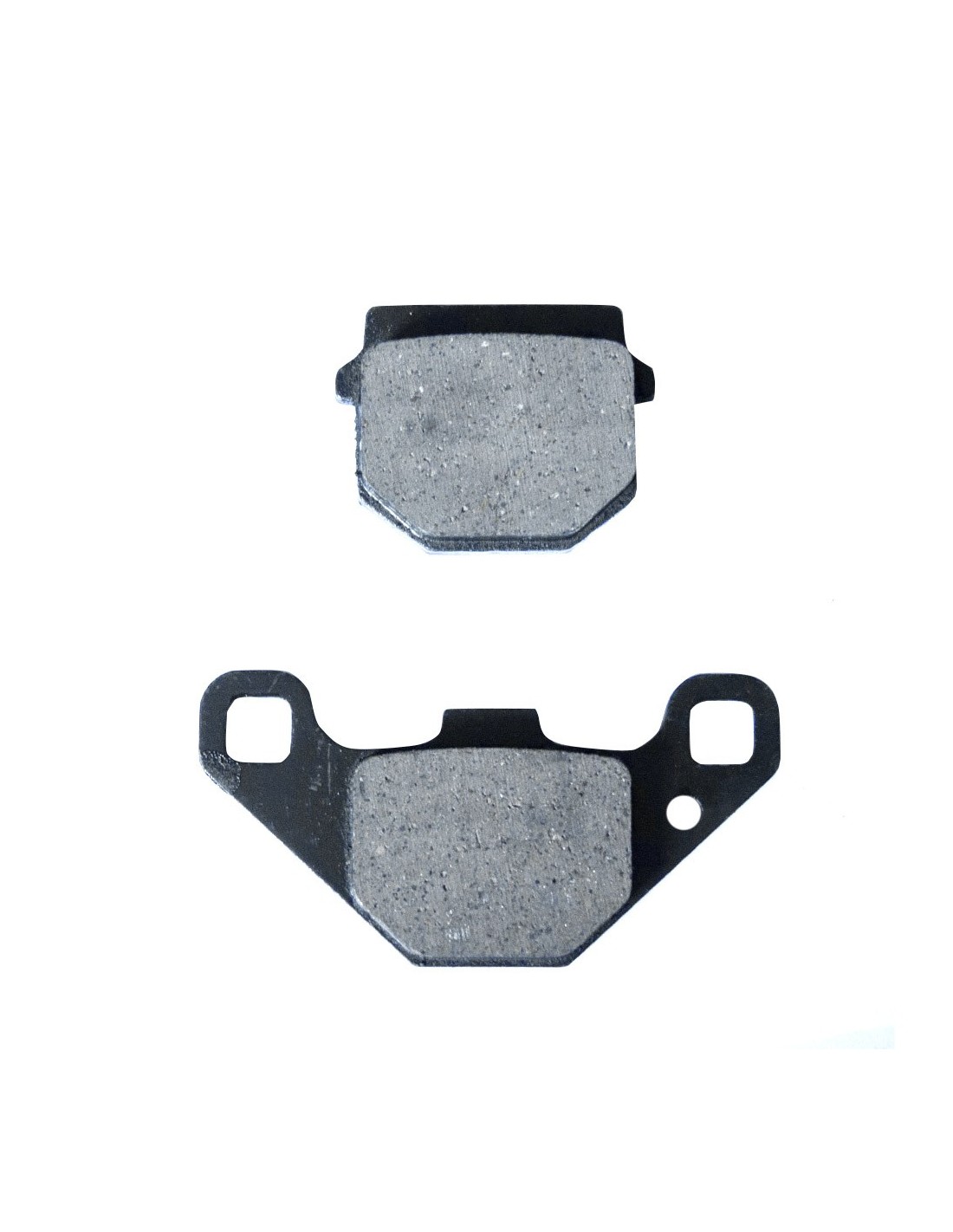

• Pačioje nuotraukoje masto nėra: nei liniuotės, nei palyginimui padėto daikto. Dydį pasako tik brėžinyje surašyti skaičiai, todėl matuok savo senąją kaladėlę
• Keisti laikas, kai frikcinės medžiagos sluoksnis nusidėvi iki metalinio pagrindo arba kai jis apdegęs ir blizga: tada stabdis cypia, o svirtis eina beveik iki vairo
• Kaladėlę prie disko spaudžia suporto stūmoklis; jei tavasis prakiuręs ar užsikirtęs, vien kaladėlės problemos neišspręs. Pats suportas – atskira prekė, sąraše pavadinta „Diskinių stabdžių cilindras (suportas)“
• Tiekėjo kodas WI AW0902 ZQC4105 MC 04129 – užsakydamas pakartotinai nurodyk jį

Sakome atvirai. Kuo ši kortelė skiriasi nuo „su išlinki“ pagal matmenis, atsakymo nėra – skaičiai sutampa visi. Kuriam konkrečiam modeliui ir kuriems metams šios kaladėlės skirtos, gamintojas nenurodė, o patys nespėliojame – užtat sulyginti matmenis galime mes: parašyk savo modelį ir metus. Prieš užsakydamas išimk seną kaladėlę ir slankmačiu pasimatuok jos plotį, aukštį ir storį, o jei yra ausys – ir atstumą tarp jų angų centrų; arba atsiųsk nuotrauką: patikrinsime prieš tau užsakant.
