ATV110/125 kairės pusės dangtelio dalis priekinė 6 polių apvijoms

ATV110/125 kairės pusės dangtelio dalis priekinė 6 polių apvijoms – sidabrinės spalvos dangtelis su pakopine centrine anga: brėžiniuose 193 mm, 88 mm, 41 mm, Ø 24 mm ir Ø 28 mm. Palygink su savo senąja detale prieš užsakydamas.

• Pagal pavadinimą tai priekinė kairiojo dangtelio dalis ATV110/125 varikliui su 6 polių apvijomis; pačių apvijų kadre nėra – tik dangtelis.

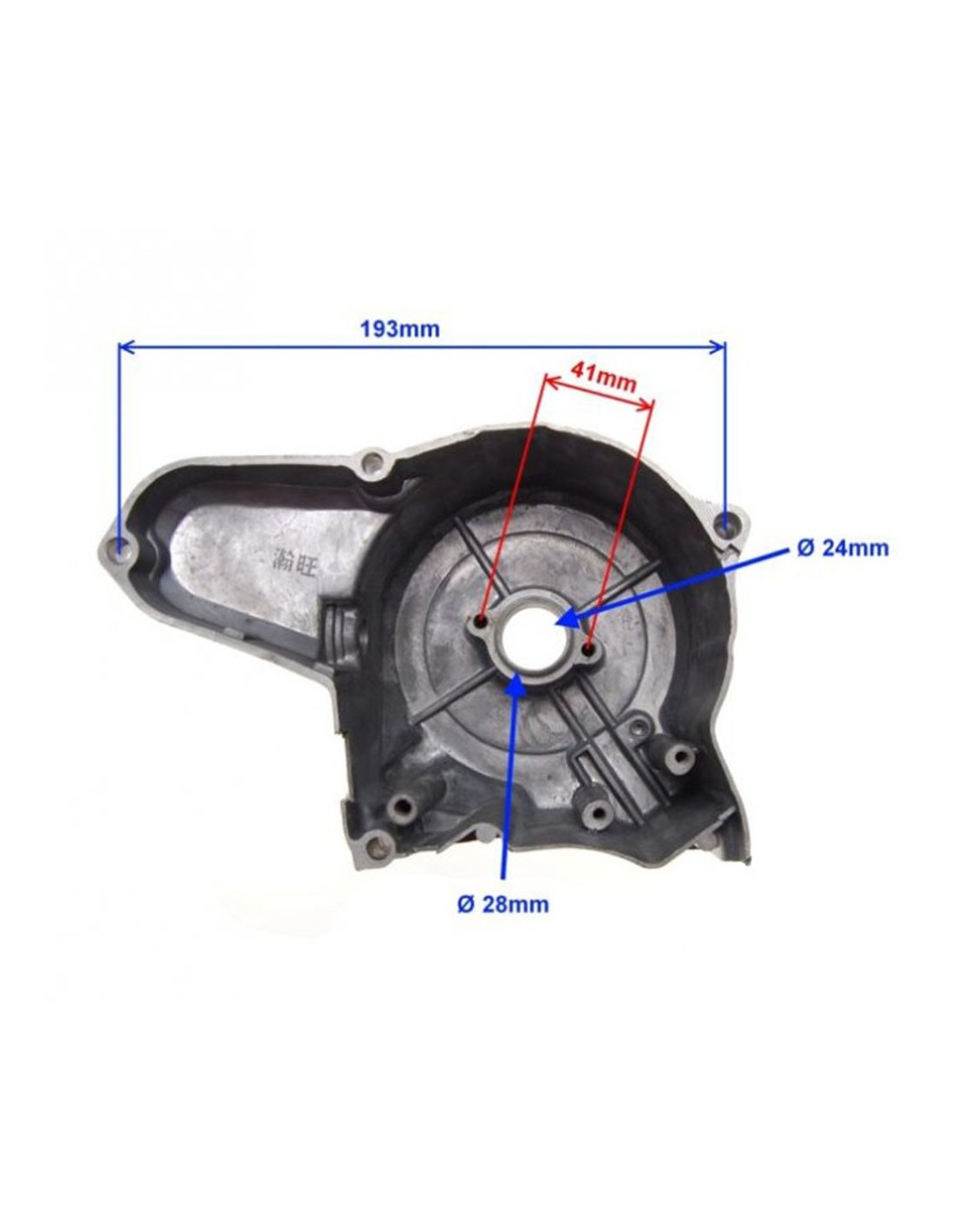

• 193 mm pagalbinės linijos vidaus brėžinyje nuleistos į kraštinių – kairiosios ir dešiniosios – skylių centrus.
• 41 mm pažymėta tarp dviejų mažų skylių centrinės angos flanše.
• Ø 24 mm rodyklė nukreipta į centrinę angą, Ø 28 mm rodyklė remiasi į apatinį jos kraštą; kuris skaičius ką matuoja, brėžinyje nepaaiškinta.
• 88 mm – šoninio vaizdo aukštis nuo apatinio krašto iki viršaus.

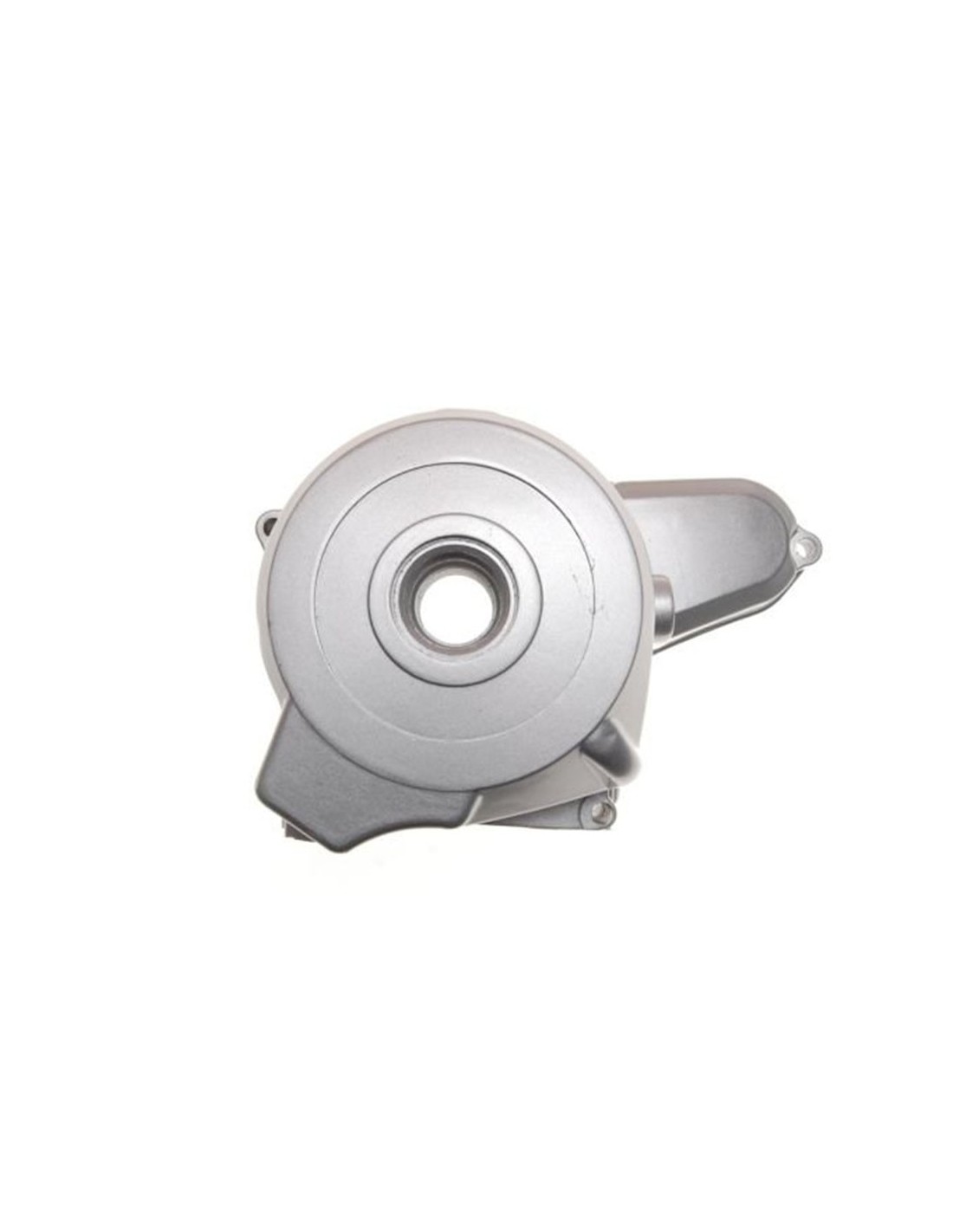

• Išorėje – ilga atšaka su skyle dešinėje ir kampuotas gaubtas apačioje kairėje; vidinėje pusėje įlieti ženklai.

Ko nežinome, to nerašome. „6 polių“ – pavadinimo žodis, o kadre matyti tik dangtelis, todėl tai patikrinama tik pagal tavo variklį. Prieš užsakydamas pasimatuok atstumą tarp kraštinių skylių ir centrinės angos skersmenį, atsiųsk senosios detalės nuotrauką — patikrinsime prieš tau užsakant.

24 mėn. garantija · tel. +370 685 777 56
